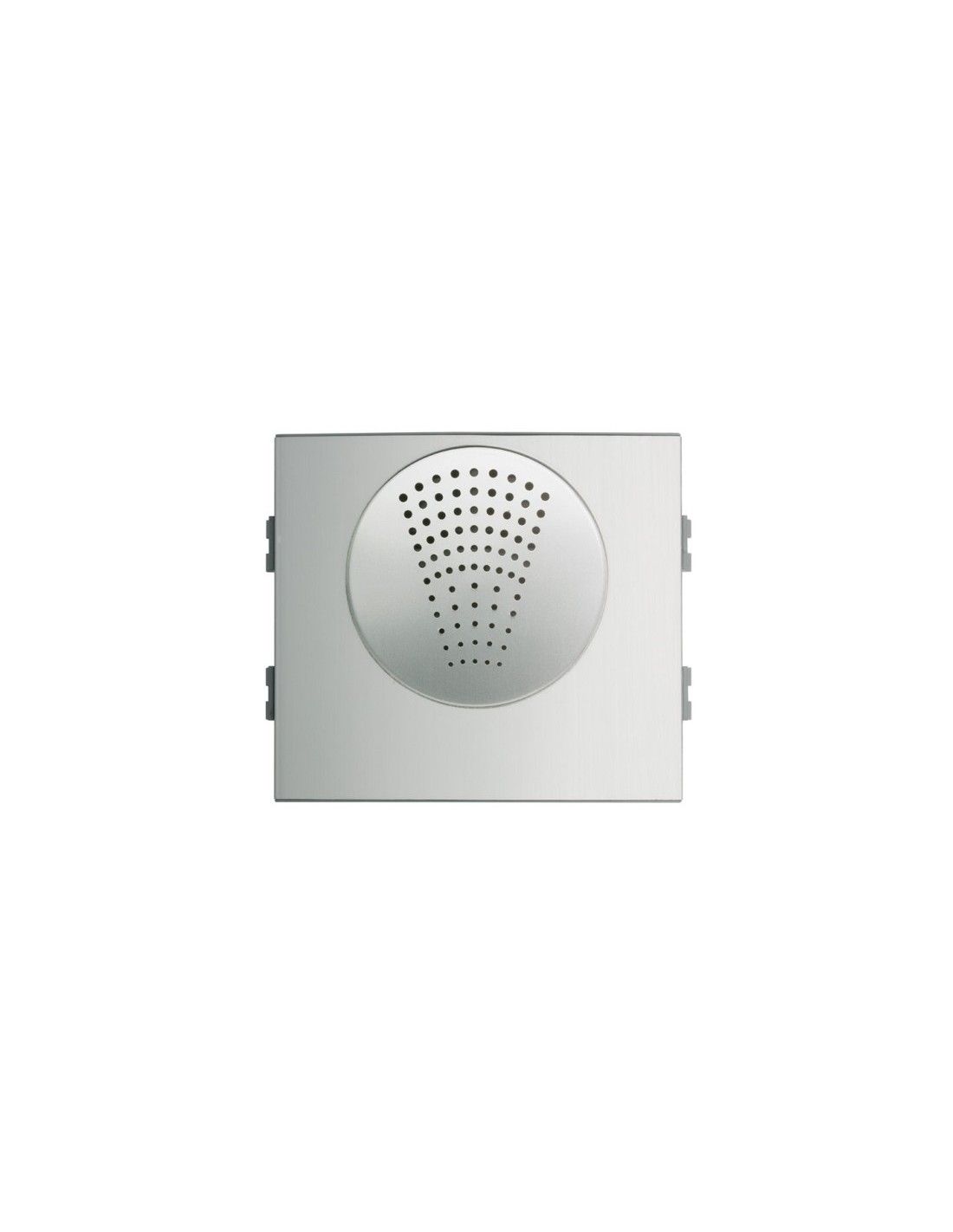

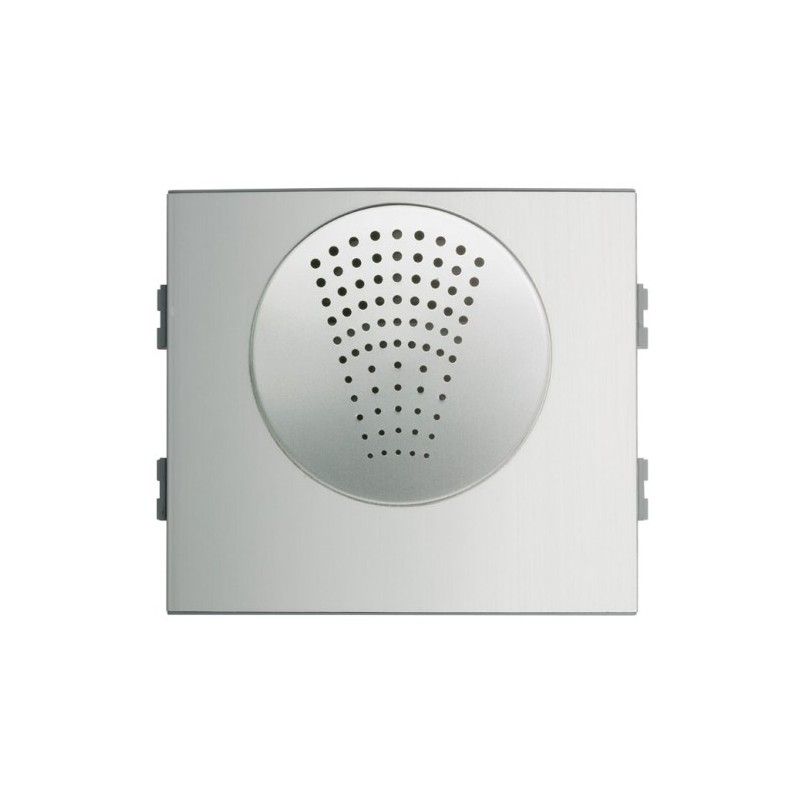

Verstärkermodul, das in die SKYLINE-Türöffner eingebaut werden soll.
Es ist das Modul (Lautsprechereinheit), das das enthält Elektronische Schaltkreise Notwendig für den Betrieb des Audiosystems, Türöffnung usw. in der Gegensprechanlage. Die Lautstärke kann sowohl in Straßenhaus- als auch in
Hausstraßenrichtung angepasst werden , sodass der Installateur den optimalen Pegel einstellen kann.
Das neue elektronische und Videotür-Einstiegsfeld von SKYLINE ist ein robustes und elegantes Bedienfeld. Es zeichnet sich durch Langlebigkeit und Schönheit, Beständigkeit und Zuverlässigkeit aus.
SKYLINE ist die neue Reihe von Eingangstafeln für elektronische und Videoeingangstelefone mit kontinuierlichem Profil und modularer Zusammensetzung von Fermax. Die Linie besteht aus 8 Rahmen unterschiedlicher Größe, in denen die verschiedenen Module leicht montiert werden können: Druckknöpfe, Kartenhalter, Kamera, Verstärker, Zugangskontrolle usw. Mit Frames kann eine bestimmte Anzahl von Modulen angehängt werden. Es gibt zwei Modulgrößen: V und W. Die W-Module sind doppelt so groß wie die V-Module.
Modulmaße.
- V-Modul: 105,2 x 47,5 mm (Breite-Höhe). < Br/> - Modul B: 105,2 x 95 mm (Breite-Höhe).
Es ist möglich, zwei oder mehr Platten zu kombinieren, sofern sie aus derselben Serie stammen, um eine größere Kapazität für zu haben Drucktasten und Zubehör.
VDS-System:
Vereinfachte Installation des Tür- und Video-Türsprechersystems, bei dem keine Anrufleitungen pro Haus verwendet werden.
Der Anruf ist erfolgt durch Übertragung eines vom VDS-Verstärker generierten digitalen Anrufcodes.
- Bei Neubauten kann die Installation mit der folgenden Verkabelung erfolgen: UTP CAT5/5-Draht/3-Draht + Koaxial (Video). Es ermöglicht die Verwaltung von Gebäuden mit bis zu 199 Häusern, 2 Eingangseingängen und einem Concierge-Center.
Maximale Entfernung vom ersten Zugang zum letzten Haus: 200 m.
- Als Ersatz kann die Änderung erfolgen Hergestellt vom analogen Türsprechgerät zum Video-Türsprechgerät unter Ausnutzung der vorhandenen Verkabelung. Die Kapazität und Entfernung des Systems hängt von der Verkabelung der Installation ab.
Der VDS-Verstärker enthält standardmäßig einen Sprachsynthesizer. Wenn die Schlossfreigabe aktiviert ist, wird eine Meldung ausgegeben: "Tür öffnen, nach dem Betreten schließen".
Die Wohnklemmen erfordern eine einfache Programmierung, die von der Eingangstafel aus durchgeführt wird. Durch diese Programmierung wird jedem Terminal (Telefon oder Monitor) ein Anrufcode zugewiesen.
Die Kommunikation ist privat.
Verkabelung
Audio: 3-Draht-Bus. < br/> Video: UTP CAT5/5-Drähte/3 Drähte + Koaxialkabel (Video).
Maximale Entfernung vom ersten Zugang zum letzten Haus: 200 m.
Modul, das sich im Rahmen von befindet die neue SKYLINE-Platte.
Modulmaß.
- Modul B: 105,2 x 95 mm (Breite-Höhe).
Systemstromversorgung: 18 VDC
Verbrauch:
- im Standby-Modus: 40 mA.
- Anruf: 170 mA.
- aktives Audio : 300 mA.
- Audio + Video: 380 mA (Kameraverbrauch: 80 mA)
- LED-Kartenmodulbeleuchtung: 35 mA pro Modul.
IPK-437
Audioleistung in Hausstraßenrichtung: 2 W
Audioleistung in Straßenhausrichtung: 0,15 W
Lautstärke in beide Richtungen einstellbar
Temperaturbetrieb: -10 bis 60 ºC
Gewicht: 0,3220664 kg
Maße des verpackten Produkts: 13,5 x 10 x 6 cm
EAN 13: 8424299074153
