DESCRIPTION

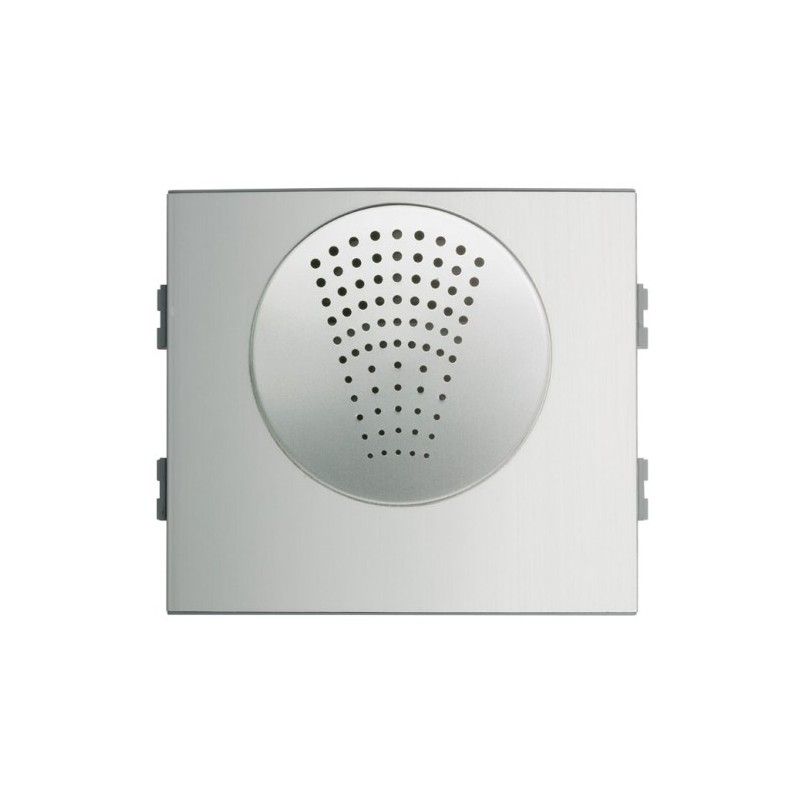

Module amplificateur à intégrer dans les plaques de rue SKYLINE.
C'est le module (haut-parleur) qui intègre le circuits électroniques nécessaires au fonctionnement du système audio, à l'ouverture des portes, etc. dans les installations d'interphone. Il dispose de réglages de volume, à la fois dans le sens rue-maison et maison-rue, afin que l'installateur puisse ajuster le niveau optimal.
La plaque de rue électronique et vidéo New SKYLINE est une plaque robuste et élégante, Il se distingue par sa durabilité et sa beauté, sa résistance et sa fiabilité.
SKYLINE est la nouvelle ligne de plaques d'entrée pour interphones électroniques et vidéo avec un profil continu et une composition modulaire de Fermax. La ligne se compose de 8 cadres de tailles différentes où les différents modules se montent facilement: boutons poussoirs, porte-cartes, caméra, amplificateur, contrôle d'accès, etc. Les cadres permettent de connecter un nombre spécifié de modules. Il existe deux tailles de modules: V et W. Les modules W font deux fois la taille des modules V.
Mesures du module.
- Module V: 105,2x47,5 mm (largeur-hauteur). < Br/> - Module W: 105,2x95 mm (largeur-hauteur).
Il est possible de combiner deux ou plusieurs plaques, à condition qu'elles soient de la même série, pour avoir une plus grande capacité de boutons-poussoirs et accessoires.
Système conventionnel: utilise des fils communs à toute l'installation plus 1 fil d'appel (ou rappel) par maison.
Recommandé dans les bâtiments de petite/moyenne taille (jusqu'à 50 voisins env.), Avec plusieurs entrées et concierge central. Pour les urbanisations avec entrée générale et blocs intérieurs.
Câblage:
- Interphone: 4 fils communs + N (1 fil d'appel par maison).
- Interphone vidéo: 7 fils communs + 1 vidéo coaxiale + N (1 fil d'appel par maison).
Distance maximale dans l'installation en fonction de la section du câble utilisé (consulter les manuels techniques)
Module à placer dans le cadre de la nouvelle plaque SKYLINE.
SPÉCIFICATIONS TECHNIQUES
Module Mesure.
- Module L: 105,2x95 mm (largeur-hauteur) .
Alimentation système:
- Audio: 12 Vac
- Vidéo: 18 Vdc
Consommation:
- en veille: 180 mA.
- appel: 700 mA.
- audio actif: 480 mA.
- audio + vidéo: 560 mA (consommation caméra: 80mA)
- Support de carte LED pour module d'éclairage: 35 mA par module.
IPK-437
Puissance audio dans le sens maison-rue: 2W
Puissance audio dans le direction rue-maison: 0,15W
Volume réglable dans les deux sens s
Température de fonctionnement: -10 à 60 ºC
Poids: 0,301032 kg
Mesures du produit emballé: 13,5x10x6 cm
EAN 13: 8424299074009
