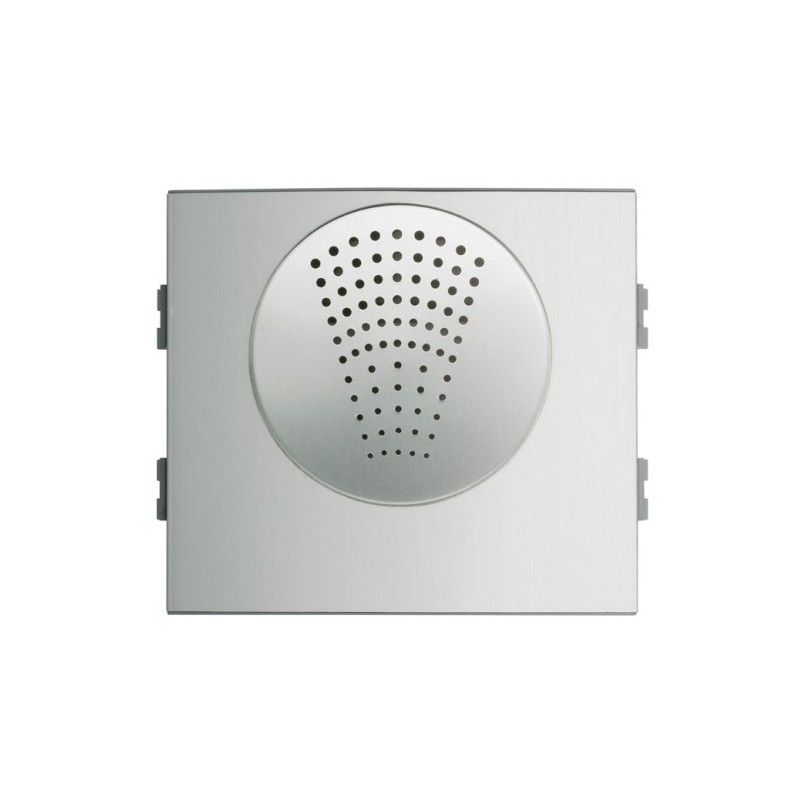

Module amplificateur à intégrer dans les plaques de rue SKYLINE.
C'est le module (haut-parleur) qui intègre le circuits électroniques nécessaires au fonctionnement du système audio, à l'ouverture des portes, etc. dans les installations d'interphone. Il dispose de réglages de volume, à la fois dans le sens rue-maison et maison-rue, afin que l'installateur puisse ajuster le niveau optimal.
La plaque de rue électronique et vidéo New SKYLINE est une plaque robuste et élégante, Il se distingue par sa durabilité et sa beauté, sa résistance et sa fiabilité.
SKYLINE est la nouvelle ligne de plaques d'entrée pour interphones électroniques et vidéo avec un profil continu et une composition modulaire de Fermax. La ligne est composée de 8 cadres de tailles différentes où les différents modules se montent facilement: boutons poussoirs, porte-cartes, caméra, amplificateur, contrôle d'accès, etc. Les cadres permettent de connecter un nombre spécifié de modules. Il existe deux tailles de modules: V et W. Les modules W font deux fois la taille des modules V.
Mesures du module.
- Module V: 105,2x47,5 mm (largeur-hauteur). < Br/> - Module W: 105,2x95 mm (largeur-hauteur).
Il est possible de combiner deux ou plusieurs plaques, à condition qu'elles soient de la même série, pour avoir une plus grande capacité de boutons-poussoirs et accessoires.
Système VDS:
Installation simplifiée du système d'interphone et d'interphone vidéo, qui n'utilise pas de fils d'appel par maison.
L'appel est réalisé par transmission d'un code d'appel numérique généré par l'amplificateur VDS.
- Dans une nouvelle construction, l'installation peut se faire avec le type de câblage suivant: UTP CAT5/5 fils/3 fils + Coaxial (vidéo). Il permet de gérer des immeubles avec jusqu'à 199 logements, 2 entrées et un centre de conciergerie.
Distance maximale du premier accès au dernier logement: 200 m.
- En remplacement, le changement peut être fait d'un interphone analogique à un interphone vidéo en tirant parti du câblage existant. La capacité et la distance du système dépendront du câblage de l'installation.
L'amplificateur VDS comprend un synthétiseur vocal en standard. Lorsque le déverrouillage de la serrure est activé, un message est émis: "porte ouverte, fermez après l'entrée".
Les terminaux résidentiels nécessitent une programmation simple qui est effectuée à partir de la plaque de rue. Grâce à cette programmation, chaque terminal (téléphone ou moniteur) se voit attribuer un code d'appel.
La communication est privée.
Câblage
Audio: bus 3 fils. < br/> Vidéo: UTP CAT5/5 fils/3 fils + Coaxial (vidéo).
Distance maximale du premier accès au dernier domicile: 200 m.
Module à placer dans le cadre de la nouvelle plaque SKYLINE.
Module Mesure.
- Module W: 105,2x95 mm (largeur-hauteur).
Alimentation système: 18 Vdc
Consommation:
- en veille: 40 mA.
- appel: 170 mA.
- audio actif : 300 mA.
- audio + vidéo: 380 mA (consommation caméra: 80mA)
- Éclairage du module de carte à LED: 35 mA par module.
IPK-437
Puissance audio dans le sens maison-rue: 2W
Puissance audio dans le sens rue-maison: 0,15W
Volume réglable dans les deux sens
Fonctionnement en température: -10 à 60 ºC
Poids: 0,3220664 kg
Mesures du produit emballé: 13,5x10x6 cm
EAN 13: 8424299074153
