Description

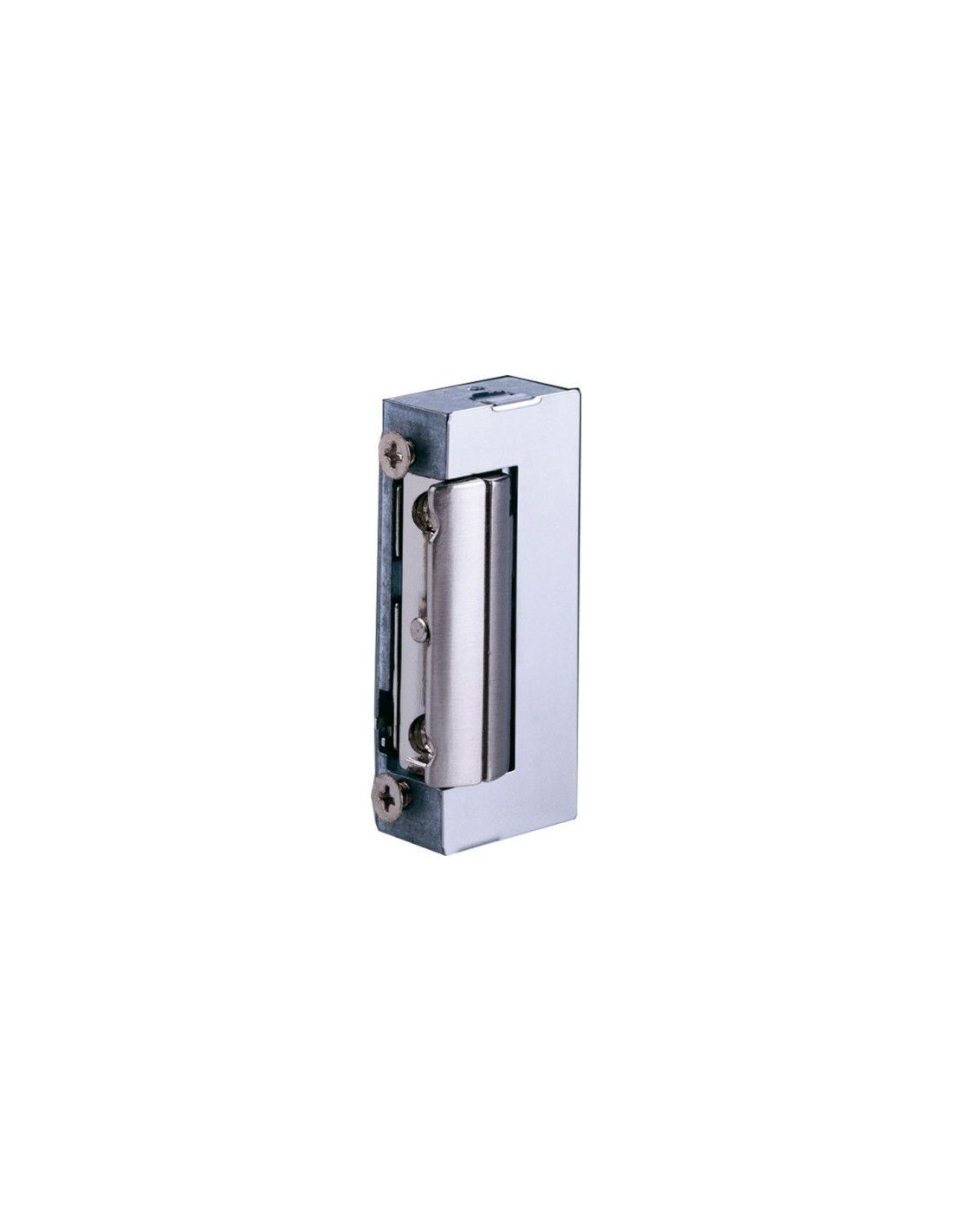

Le MÉCANISME électrique est un dispositif qui est installé dans le cadre de la porte pour contrôler son ouverture à distance au moyen d'un appareil électrique. Dans une installation de portier électronique, il est possible d'activer le mécanisme à l'entrée du bâtiment et d'autoriser l'accès au visiteur depuis le téléphone ou le moniteur du logement en appuyant sur le bouton 'clé' de l'ouvre-porte. Un ouvre-porte est composé d'un mécanisme électrique et d'un cadre ou capot selon qu'il est encastré ou en saillie.
SÉRIE 410
Mécanisme électrique série 410, dont les dimensions sont:
67(V)x16.4(H )mmx28(P)mm.
Recommandé pour les cadres profilés européens en aluminium ou en PVC. Mécanisme avec façade de 16,4 mm.
Comprend un loquet RADIAL qui permet au loquet de tourner sur son propre axe sans avoir à faire une coupe latérale dans le cadre de la porte, ce qui n'est pas possible dans les ouvre-portes avec loquet traditionnel.
Sa version standard offre un loquet réglable MAX, qui permet un ajustement entre le loquet et le loquet de 1 mm, lors du processus d'installation.
L'installation encastrée est recommandée avec l'armature courte P22 réf. 2894 avec une largeur spéciale de 22 mm ou pour les portes avec entrée de pêne le cadre long L22 REF. 2892, largeur 22 mm également.
Réversible (DIN Droite ou DIN Gauche).
Permet une ouverture aussi bien à droite qu'à gauche.< br/>Symétrique.
Permet de changer de main tout en conservant la symétrie du corps.
NORMES DIN
Le DIN La NORME établit le sens d'ouverture de la porte et nomme le type de gâche installée.
Observation de la porte du côté où les gonds sont visibles :
-Si les gonds sont à gauche de l'observateur, il s'agit d'un DIN Déverrouillage à gauche.
-Si les charnières sont à droite de l'observateur, il s'agit d'un déverrouillage à droite DIN.
Il existe plusieurs types de mécanismes de déverrouillage, selon le TYPE DE FONCTIONNEMENT requis.
TYPE N-512_INVERSE A 12Vdc :
• N-512(Fonctionnement inversé et activation à 12 Vdc) : la gâche est déverrouillée automatiquement à la moment où l'alimentation 12 Vdc s'arrête.
MAX LATCH ADJUS TABLE :
Le déverrouillage comprend un loquet réglable, permettant un ajustement exact entre le loquet et le loquet de la serrure, avec une marge de 4 mm. Il permet au vantail de ne pas appuyer sur le loquet de déverrouillage.
Spécifications techniques
Consommation :
N, A 12Vac : 980mA
N-412 12Vdc : 400mA.
N-512 12Vdc : 200mA.
Dimensions :
Série 410, 67(V)mmx16.4(H)mmx28(D)mm
Loquet réglable MAX : 1mm
Poids : 0,1410 kg
Dimensions du produit emballé : 2,7x10,2x3,2 cm
EAN 13 : 8424299017297
