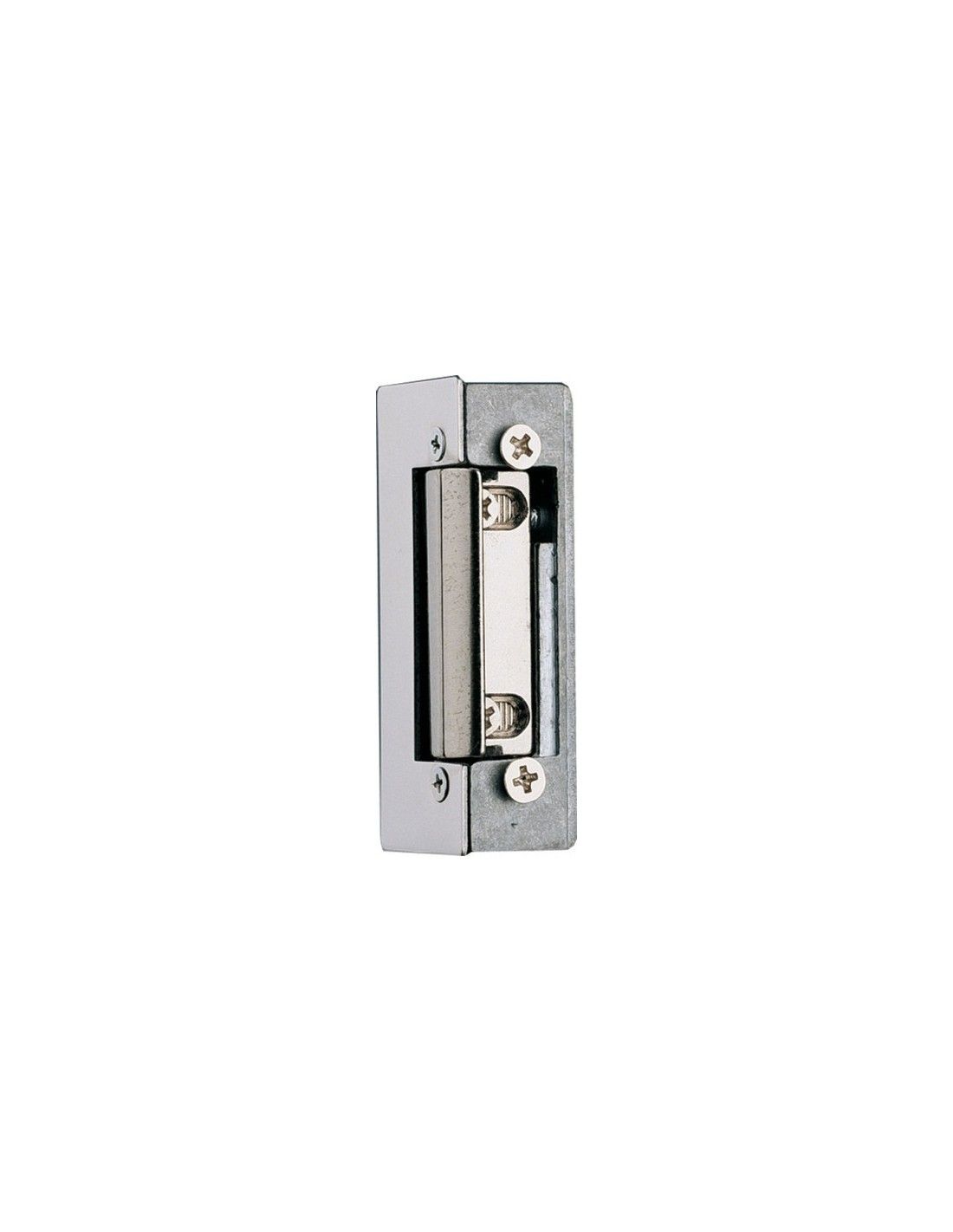

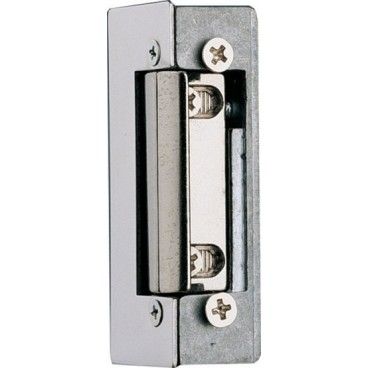

Mécanisme d'ouverture de porte 540N-412 MAX FERMAX 1782

Description

Le MÉCANISME électrique est un dispositif qui est installé dans le cadre de la porte pour contrôler son ouverture à distance au moyen d'un dispositif électrique. Dans une installation de portier électronique, il est possible d'activer le mécanisme à l'entrée du bâtiment et d'autoriser l'accès au visiteur depuis le téléphone ou le moniteur du logement en appuyant sur le bouton 'clé' de l'ouvre-porte. Un ouvre-porte est composé d'un mécanisme électrique et d'un cadre ou capot selon qu'il est encastré ou en saillie.

SÉRIE 540
Mécanisme électrique STANDARD Série 540, dont les dimensions sont:
67(V)mmx20.5(H)mmx28( P)mm
Encastré dans des cadres en bois ou en métal. Sa petite taille (hauteur 67mm) permet de changer de main sans avoir à agrandir le trou où se loge la gâche et la rend particulièrement adaptée aussi bien au marché du remplacement qu'à la construction neuve.
Sa version standard propose un loquet MAX réglable , qui permet l'ajustement entre le loquet et le loquet avec un ajustement jusqu'à 3 mm, dans le processus d'installation.

Installation encastrée avec le cadre court type S réf. 2973 ou pour les portes avec entrée de pêne, le long type M REF. 2893.

Son installation en surface est conseillée avec les caches à fixations cachées type 2005 (chrome) réf.2983, type 2007 (gris) réf. 2964 ou fixation apparente type 2001 (chromée) réf. 2979, type 2006 (gris) réf. 2987.

Réversible (DIN Droite ou DIN Gauche).
Permet une ouverture aussi bien à droite qu'à gauche.
Symétrique.
Permet de changer de main tout en conservant la symétrie du corps.

NORMES DIN
Les NORMES DIN établissent le sens d'ouverture de la porte et nomme le type de déverrouillage installé.
En regardant la porte du côté où les charnières sont visibles :
-Si les charnières sont à gauche de l'observateur, il s'agit d'un déverrouillage DIN gauche.
-Si le les charnières sont à droite de l'observateur, il s'agit d'un déverrouillage à droite DIN.

Il existe plusieurs types de mécanismes de déverrouillage, en fonction du TYPE D'OPÉRATION requis.
TYPE N -412_NORMAL 12Vdc :
• N-412 (Fonctionnement normal et activation à 12 Vdc) : la gâche est déverrouillée tant qu'une tension de 12 Vdc lui est appliquée.
