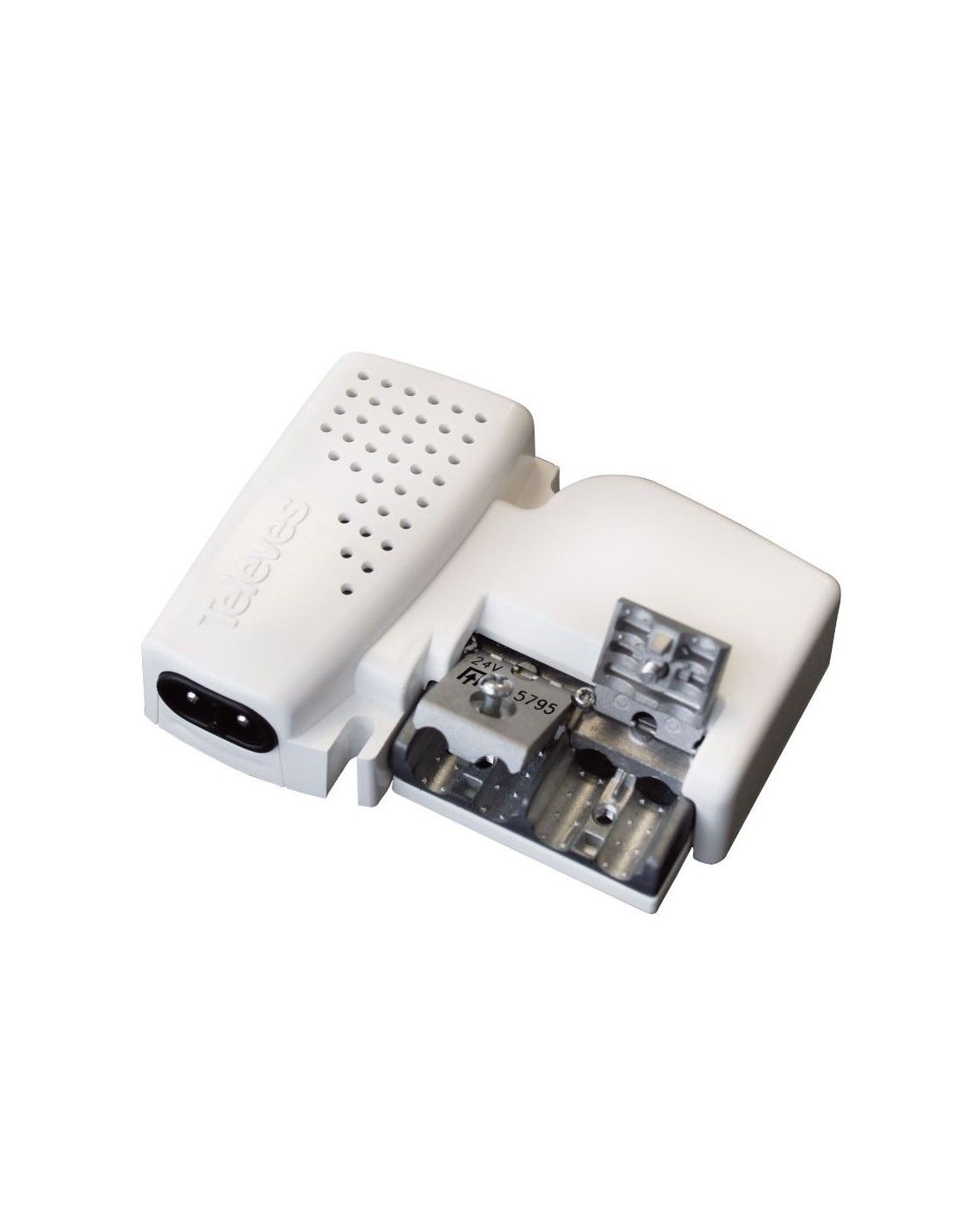

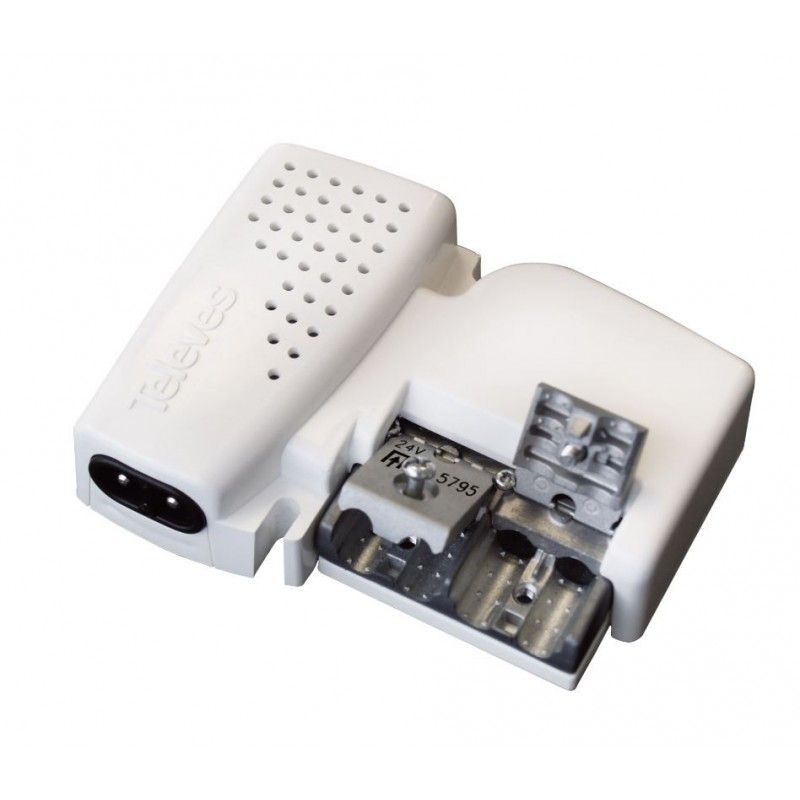

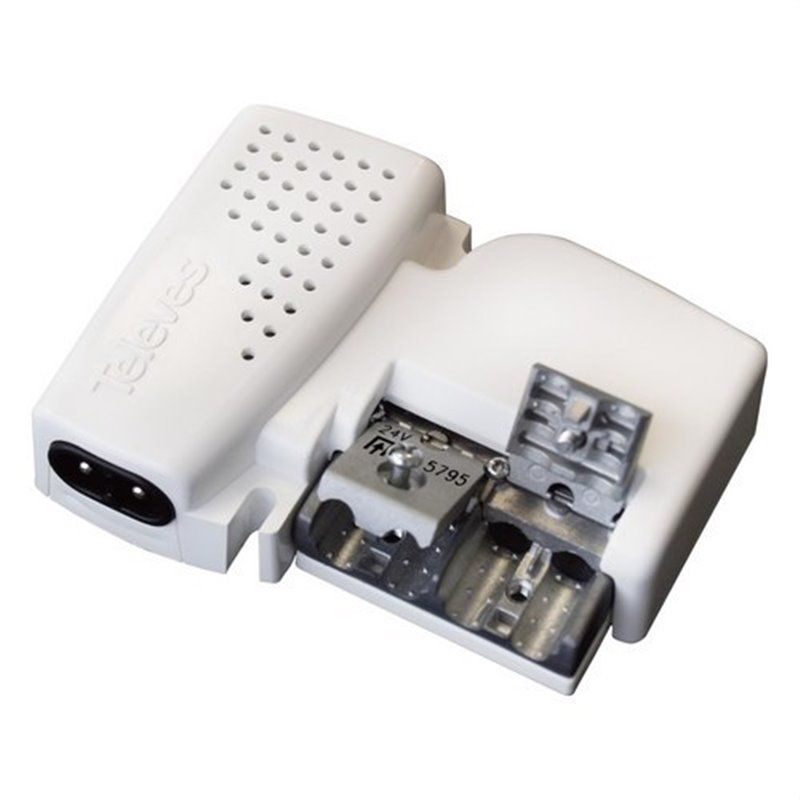

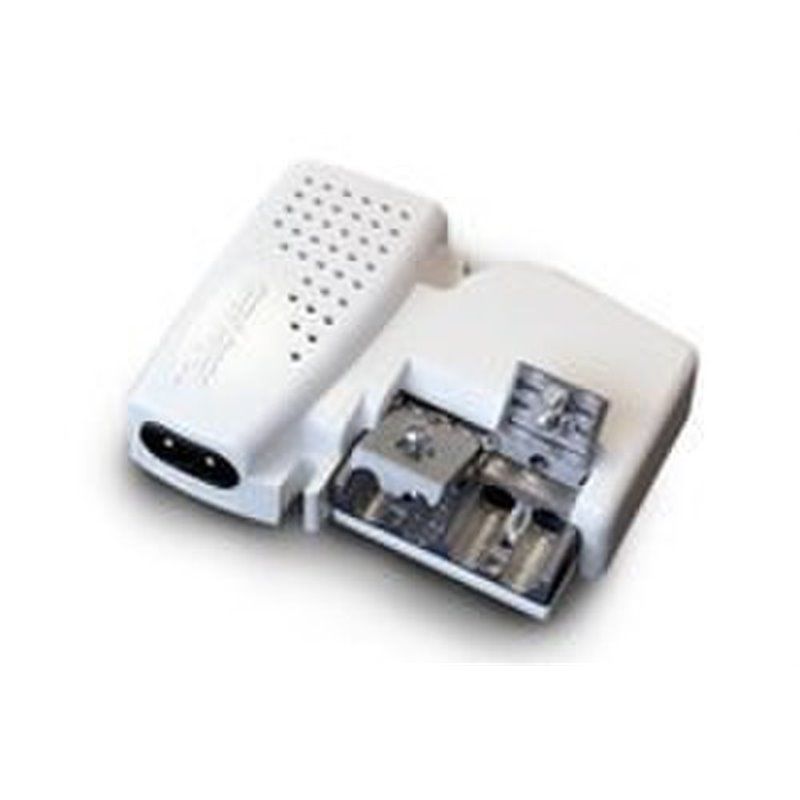

Source to housing 24 v (130mA) that sends power through the coax cable input, allowing the passage of the TV signal. Sandwiched in the installation to power amplifiers mast or a BOSS system. In addition, it incorporates a dealer to generate two outputs.
Source switched high-performance: savings in the consumption of up to 40%
Very low power consumption
Aesthetic design and size ultrarreducido: can be installed in junction boxes 100x100mm
Connection system EasyF
Manufacturing completely automated and subjected to rigorous quality controls
Main features
Heavy duty screw in wall
Losses of step vary according to use 1 or 2 outputs
Discover
Connection system EasyF: simplicity and savings
The EasyF it is an innovative concept of connecting the inner conductor of the coaxial cable (live), which is inserted directly into the device to increase the reliability of the connection. Moreover, thanks to the absence of connectors "F", it is possible to reduce the chassis and secure the connection of two cables with a single screw.
Actual time saving: speed up the installation it is possible to, not being required to perform the connectorization of coaxial cables. In addition, it prevents the threading process of the connectors on the device, which sometimes is difficult when the space is not enough
Reliability of connection: the flange that holds the wires prevents the coaxial release
Cost savings: no need for any connectors (or "F" or "IEC") extra
Space optimization: the inputs and outputs are always located on the same side of the device, avoiding bending the coaxial cable and facilitating the work inside cupboards and records
Mounting is very simple in three steps: it is only required to screw and unscrew the caps to connect two cables:
1. Unscrew the device cover to access the connection
2. Insert the coaxial cable previously peeled
3. Close the cover and screw to secure the connection
Find out more about the reliability of the system EasyF
With EasyF, the connection of the coaxial cable in the device is performed by using an automated system for the insertion of the live (inner conductor) by contact, requiring no welding.
As the first day: the life time of the device is increased by eliminating the possible deterioration of the welds with the passage of time
Reducing the rate of malfunctions: generally produced by welding cold
Optimization of the emc behavior: at high frequencies
Reinforcement of our commitment to the environment: it eliminates the pollution caused by the welding process and reduces the power consumption in the production
EAN
8424450140925
Manufacturer
TELEVES
Reference
TELEVES 5795
Nominal voltage (V)
24V
_ Title_FR
Alimentation PicoKom 24V 2 sorties Televes 5795
_ Title_IT
Alimentazione PicoKom 24 V 2 uscite Televes 5795
_Title_PT
Fonte de alimentação Pikom 24V/130mA EASY-F
_ Description FR
Caractéristiques principales
Découvrir
1. Dévissez le couvercle de l'appareil pour accéder à la connexion
Faits saillants de l'
Source de logement 24 v (130mA) qui envoie la puissance à travers le câble coaxial d'entrée, permettant le passage du signal de TÉLÉVISION. Pris en sandwich dans l'installation d'amplificateurs de puissance mât ou un PATRON système. En
En savoir plus sur la fiabilité du système EasyF
Système de connexion EasyF: la simplicité et de l'épargne
De fabrication entièrement automatisé et soumis à de rigoureux contrôles de qualité
Esthétique de la conception et de la taille ultrarreducido: peut être installé dans des boîtes de jonction 100x100mm
La fiabilité de la connexion: la bride qui tient les fils qui empêche le coaxial de la libération
La réduction du taux de pannes: généralement produites par soudure à froid
Le montage est très simple, en trois étapes: il est seulement nécessaire de visser et de dévisser les bouchons de connecter deux câbles:
Le renforcement de notre engagement pour l'environnement: il élimine la pollution causée par le processus de soudage et réduit la consommation d'énergie dans la production
Les pertes de l'étape varie en fonction de l'utilisation 1 ou 2 sorties
Les économies de coûts: pas besoin de tous les connecteurs (ou "F" ou "CEI") extra
Optimisation de l'espace: les entrées et les sorties sont toujours situés sur le même côté de l'appareil, en évitant de plier le câble coaxial et de faciliter le travail à l'intérieur des armoires et des dossiers
Optimisation du comportement cem: dans les hautes fréquences
Système de connexion EasyF
Très faible consommation d'énergie
2. Insérez le câble coaxial déjà pelées
3. Fermez le couvercle et les vis pour sécuriser la connexion
Avec EasyF, la connexion du câble coaxial de l'appareil est effectuée par l'utilisation d'un système automatisé pour l'insertion du live (conducteur interne) par le contact, ne nécessitant aucune soudure.
Le EasyF c'est un concept innovant de raccordement du conducteur intérieur de câble coaxial (live), qui est inséré directement dans l'appareil pour augmenter la fiabilité de la connexion. En outre, grâce à l'absence de connecteurs "F", il est possible
Comme le premier jour: la durée de vie de l'appareil est augmenté par l'élimination de la détérioration possible de la soudure avec le passage du temps
Heavy duty vis dans le mur
Réel gain de temps: accélérer l'installation, il est possible d', ne sont pas tenus d'effectuer la connectorisation de câbles coaxiaux. De plus, il empêche l'enfilage processus de les connecteurs de l'appareil, ce qui est parfois difficile lorsque
Source de commutation de haute performance: une économie dans la consommation de jusqu'à 40%
_ Description_IT
Caratteristiche principali
Scoprire
1. Svitare il coperchio del dispositivo per accedere alla connessione
In evidenza
Fonte di custodia 24 v (130mA) che invia la potenza attraverso il cavo coassiale in ingresso, che permettono il passaggio del segnale TV. Inserita nell'installazione di amplificatori di potenza all'albero o un BOSS di sistema. Inoltre,
Scopri di più sull'affidabilità del sistema EasyF
Sistema di connessione EasyF: semplicità e risparmio
Di produzione completamente automatizzata e sottoposti a rigorosi controlli di qualità
Estetica e le dimensioni ultrarreducido: può essere installato in scatole di giunzione 100x100mm
Il montaggio è molto semplice, in tre fasi: è solo necessario per avvitare e svitare i tappi per il collegamento di due cavi:
L'affidabilità di connessione: flangia che tiene i fili impedisce il rilascio coassiale
L'ottimizzazione dello spazio: gli ingressi e le uscite sono sempre situati sullo stesso lato del dispositivo, evitando di piegare il cavo coassiale e facilitare il lavoro all'interno di armadi e record
La riduzione del tasso di anomalie: generalmente prodotte dalla saldatura fredda
Molto basso consumo energetico
Ottimizzazione del comportamento emc: alle alte frequenze
Perdite di passaggio variano a seconda dell'uso 1 o 2 uscite
Rafforzamento del nostro impegno per l'ambiente: elimina l'inquinamento causato dal processo di saldatura e riduce il consumo di energia nella produzione
Risparmio sui costi: nessun bisogno di connettori (o "F" o "IEC") extra
Sistema di connessione EasyF
2. Inserire il cavo coassiale precedentemente pelati
3. Chiudere il coperchio e la vite per fissare il collegamento
Con EasyF, il collegamento del cavo coassiale nel dispositivo viene eseguita utilizzando un sistema automatizzato per l'inserimento del vivere (il conduttore) da contatto, che non richiedono alcuna saldatura.
Il EasyF it è un innovativo concetto di collegare il conduttore interno del cavo coassiale (live), che viene inserito direttamente nel dispositivo per aumentare l'affidabilità della connessione. Inoltre, grazie all'assenza di connettori "F", è possibil
Come il primo giorno: il tempo di vita del dispositivo è aumentata eliminando il possibile deterioramento delle saldature con il passare del tempo
Effettivo risparmio di tempo: la velocità di installazione è possibile, non essendo necessario per eseguire la connettorizzazione dei cavi coassiali. Inoltre, impedisce la filettatura del processo di i connettori del dispositivo, che a volte è dif
Fonte commutato ad alte prestazioni: il risparmio nei consumi fino al 40%
Heavy duty vite nel muro
_Description_PT
Picokom 24V/130mA Fonte de alimentação fácil comutada e alto desempenho. Até 40% menos consumo, design estético e tamanho extra pequeno (86x65x26 mm), instalável em caixas de 100x100mm e aparafusável à parede. Sistema de conexão easyF, de fácil montagem,
Certification
CE
GPSR Safety warning
No
GPSR Manufacturer information
TELEVES / Spain / Rúa del Sol, 1, 15707 Santiago de Compostela, Spain / telex@telev.es / +34 981566000
GPSR EU responsible person
TELEVES / Spain / Rúa del Sol, 1, 15707 Santiago de Compostela, Spain / telex@telev.es / +34 981566000
