Descrizione

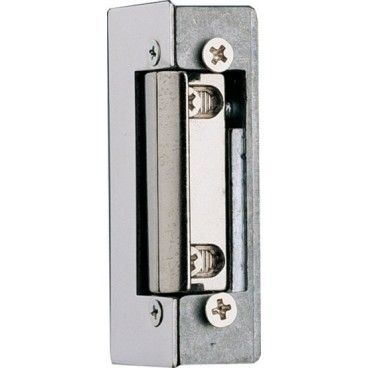

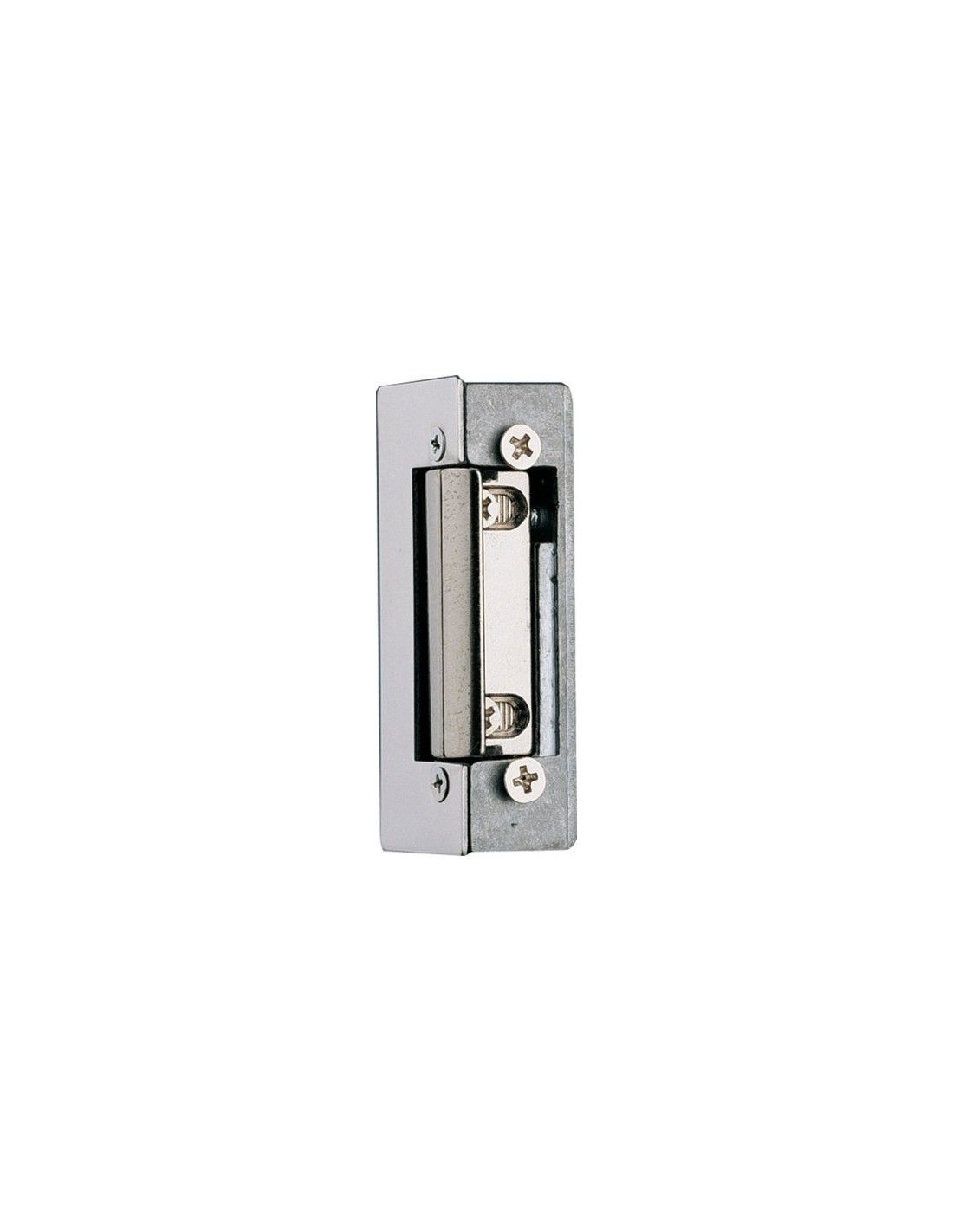

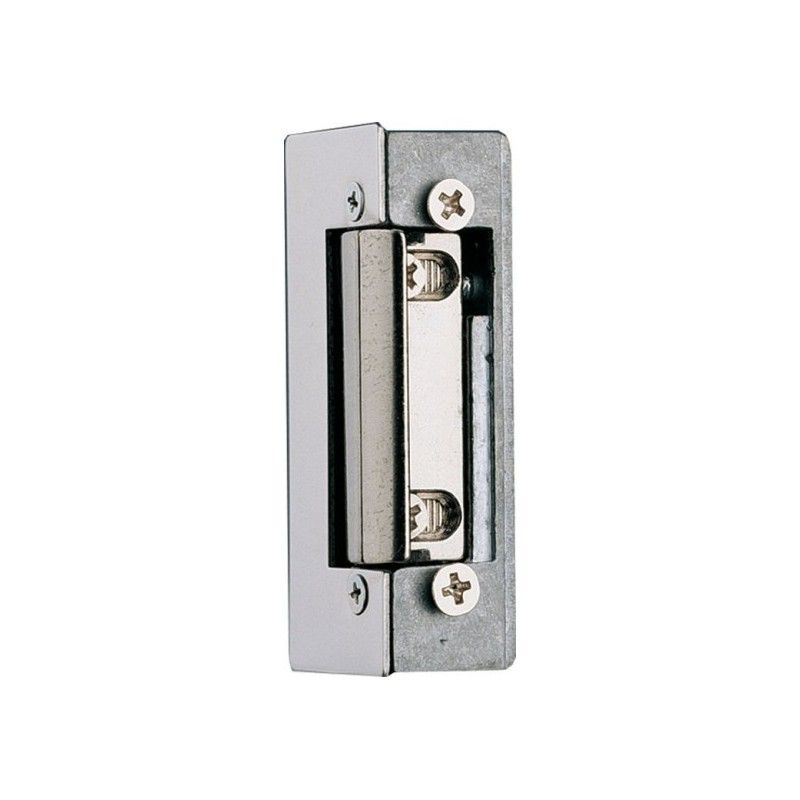

SERIE 540
Meccanismo elettrico STANDARD Serie 540, le cui dimensioni sono:
67(V)mmx20,5(H)mmx28(P)mm
Da incasso in cornici di legno o di metallo. Le sue piccole dimensioni (67 mm di altezza) che consente la variazione di mano senza dover allargare il foro che ospita il lettore e lo rende particolarmente adatto per il post-vendita e per il nuovo lavoro.
Versione agganciatore regolabile MAX, che consente una regolazione tra la chiusura e la protezione con una regolazione di fino a 3mm, nel processo di installazione.
Si raccomanda che l'installazione da incasso con armatura di tipo corto S rif. 2973 o per porte di ingresso di blocco, tipo lungo M REF. 2893.
Consigliato per l'installazione in superficie tappi di fissaggio nascosto tipo 2005 (cromato) rif.2983, tipo 2007 (grigio) rif. 2964 o soggetto tipo di visualizzazione 2001 (cromato) rif. 2979, tipo 2006 (grigio) rif. 2987.
Reversibile (DIN a Destra o a Sinistra).
Consente di apertura sia a destra che con la mano sinistra.
Simmetrica.
Consente di modificare la mano, pur mantenendo la simmetria del corpo.
CONFORMITÀ CON LE NORME DIN
La NORMATIVA DIN stabilisce il senso di apertura della porta e ha chiamato il tipo di apriporta installato.
Guardando la porta dal lato in cui le cerniere sono visibili:
-Se le cerniere sono a sinistra dell'osservatore, è un apriporta DIN Sinistra.
-Se le cerniere sono a destra dell'osservatore, è una serratura elettrica DIN-Destra.
Ci sono diversi tipi di meccanismi per apriporta, dipende dal TIPO DI OPERAZIONE che è necessario.
TIPO A_AUTOMÁTICO 12Vac:
• Funzionamento Automatico e l'attivazione a 12 Vac): la serratura elettrica viene sbloccata automaticamente quando si riceve un impulso di tensione di 12vdc. Il lettore si ri-blocca una volta che si smette di essere la tensione e meccanicamente si apre e chiude nuovamente la porta. Per una corretta installazione del teton macchina deve essere premuto in circa 3mm per la protezione per la porta una volta chiusa.
D SBLOCCARE
Il lettore include una leva per lo sgancio manuale, che inibisce il suo funzionamento, che permette l'accesso gratuito.
MAX AGGANCIATORE REGOLABILE:
Il lettore include un dispositivo di chiusura regolabile, consentendo una regolazione precisa tra il fermo e lo slittamento del blocco, con un margine di 4 mm. Permette il battente non premere il fermo di chiusura dell'apriporta.
Specifiche
Consumo:
N, A 12Vac: 560mA
N-412 12Vdc: 260mA.
N-424 24Vdc: 180mA.
N-512 12Vdc: 200mA.
N-524 12Vdc: 120mA.
Dimensioni:
Serie 540, 67(V)mmx20,5(H)mmx28(P)mm
MAX Agganciatore regolabile: 3mm
Peso: 0,1675 kg
Misure del prodotto imballato: 2,7x10,2x3,2 cm
EAN 13: 8424299017792
