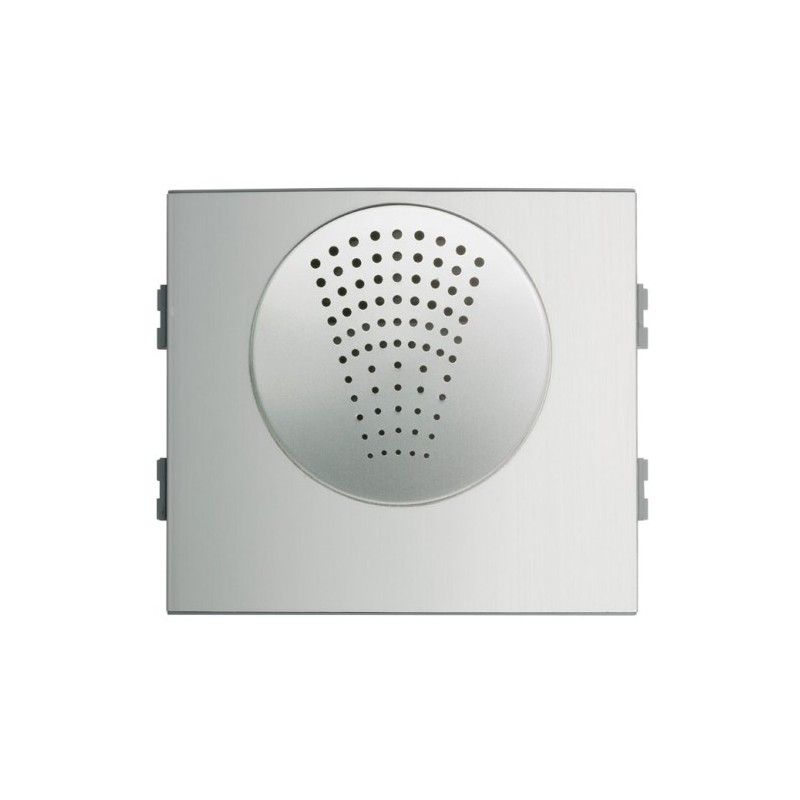

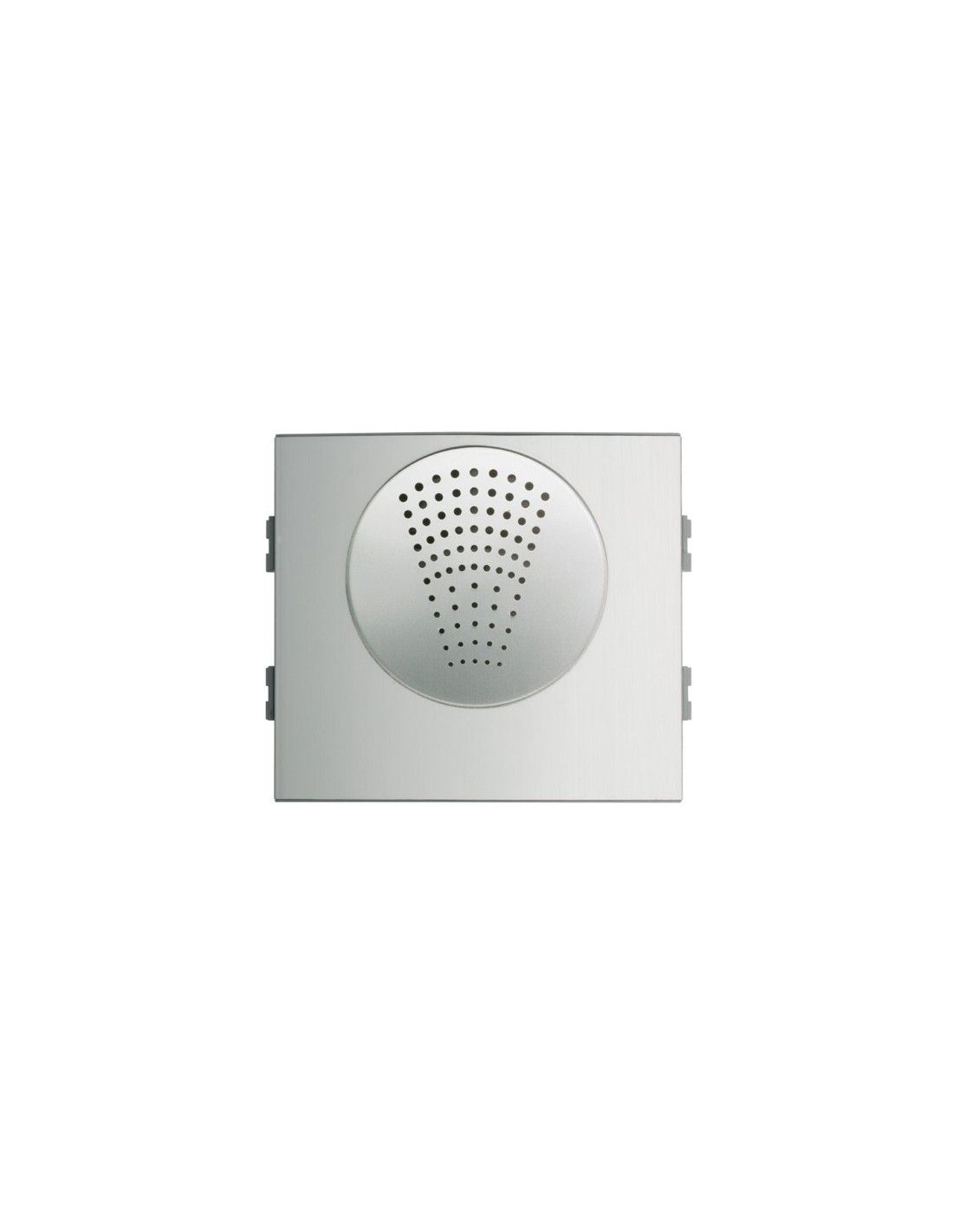

Módulo amplificador para ser incorporado em placas de intercomunicação SKYLINE .
É o módulo (grupo de alto-falantes) que incorpora os circuitos eletrônicos necessários ao funcionamento do sistema de áudio, abertura de portas, etc. em instalações de intercomunicação. Possui regulações de volume, tanto no sentido rua-casa como casa-rua, para que o instalador possa ajustar o nível ideal.
A nova placa electrónica de intercomunicação e vídeo-porteiro SKYLINE é uma placa robusta e elegante, que se destaca pela sua durabilidade e beleza, resistência e fiabilidade.
SKYLINE é a nova linha de botoneiras electrónicas e videoporteiras de perfil contínuo e composição modular da Fermax. A linha é composta por 8 quadros de diferentes tamanhos onde cabem facilmente os diferentes módulos: botões, porta cartão, câmera, amplificador, controle de acesso, etc. As molduras permitem a fixação de um determinado número de módulos. Existem dois tamanhos de módulos: V e W. Os módulos W têm o dobro do tamanho dos módulos V.
Medidas do módulo.
- Módulo V: 105,2x47,5 mm (largura-altura).
- Módulo L: 105,2x95 mm (largura-altura).
É possível combinar duas ou mais placas, desde que sejam da mesma série, para ter maior capacidade de botões e acessórios.
Sistema VDS:
Sistema de intercomunicação e vídeo porteiro de instalação simplificada, que não utiliza fios de chamada por residência.
A chamada é feita através da transmissão de um código de chamada digital gerado pelo amplificador VDS.
- Em construções novas a instalação pode ser realizada com o seguinte tipo de fiação: UTP CAT5/5 Fios/3 fios + Coaxial (vídeo). Permite gerir edifícios com até 199 habitações, 2 entradas e central de portaria.
Distância máxima do primeiro acesso à última habitação: 200 m.
- Em substituição, a mudança pode ser feita de intercomunicador analógico para videoporteiro aproveitando a cablagem existente. A capacidade e distância do sistema dependerão da fiação de instalação.
O amplificador VDS inclui um sintetizador de voz como padrão. Quando o trinco de porta é ativado, é emitida uma mensagem: porta aberta, feche depois de entrar.
Os terminais residenciais requerem uma programação simples que se realiza a partir da botoneira. Através desta programação é atribuído um código de chamada a cada terminal (telefone ou monitor).
A comunicação é privada.
Fiação
Áudio: barramento de 3 fios.
Vídeo: UTP CAT5/5 Fios/3 fios + Coaxial (vídeo).
Distância máxima do primeiro acesso até a última residência: 200 m.
Módulo a ser colocado no quadro da nova placa SKYLINE.
Medição do Módulo.
- Módulo L: 105,2x95 mm (largura-altura).
Potência do sistema: 18 Vdc
Consumo:
- em repouso: 40 mA.
- chamada: 170 mA.
- áudio ativo: 300 mA.
- áudio+vídeo: 380 mA (consumo da câmera: 80mA)
- Iluminação do módulo LED do suporte do cartão: 35 mA por módulo.
IPK-437
Potência de áudio na direção casa-rua: 2W
Potência de áudio na direção rua-casa: 0,15W
Volume ajustável em ambas as direções
Em funcionamento temperatura: -10 a 60 ºC
Peso: 0,3220664 kg
Medidas do produto embalado: 13,5x10x6 cm
EAN 13: 8424299074153
