Descrição
O MECANISMO elétrico é um dispositivo que é instalado na moldura da porta para controlar sua abertura a partir de um localização remota usando um dispositivo elétrico. Numa instalação de intercomunicador eletrónico é possível acionar o mecanismo de entrada do edifício e permitir o acesso do visitante a partir do telefone ou monitor da casa, premindo o botão 'chave' do trinco da porta. Um abridor de porta é composto por um mecanismo elétrico e uma armadura ou tampa dependendo se é embutido ou montado na superfície.

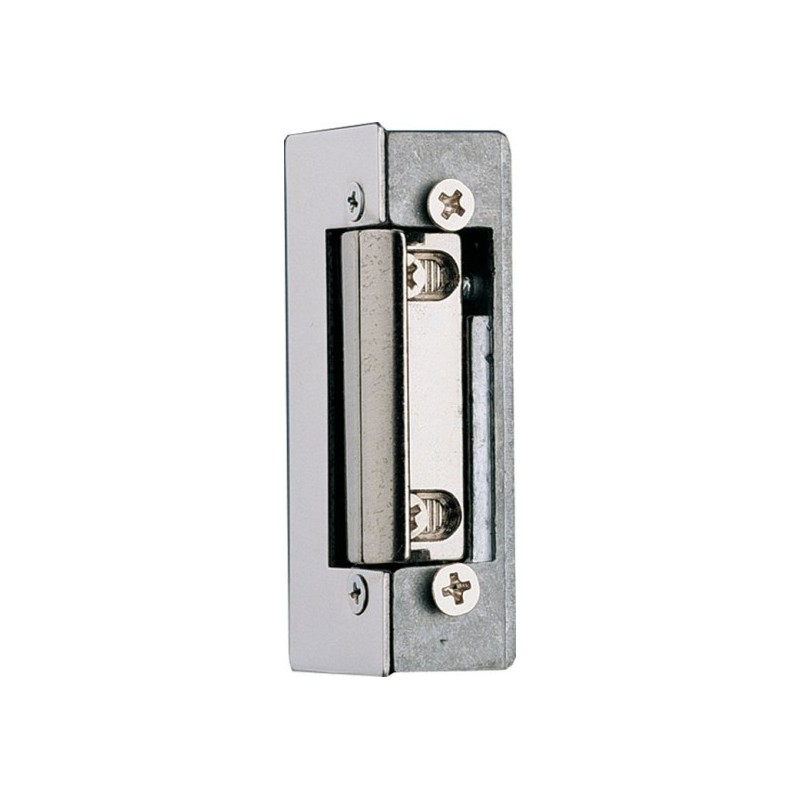

SÉRIE 540
Mecanismo elétrico STANDARD Série 540, cujas dimensões são:
67(V)mmx20,5( H)mmx28(P)mm
Encastrada em molduras de madeira ou metal. O seu pequeno tamanho (67 mm de altura) permite mudar de mãos sem ter que alargar o orifício onde está alojado o abridor de porta e torna-o especialmente adequado tanto para o mercado de substituição como para novas construções.
A sua versão standard oferece fecho ajustável MAX , que permite ajuste entre trinco e trinco com regulagem de até 3mm, no processo de instalação.
A sua instalação encastrada é recomendada com a armadura curta tipo S ref. 2973 ou para portas com entrada de ferrolho, o longo tipo M REF. 2893.
Recomenda-se a instalação saliente com tampas de fixação ocultas tipo 2005 (cromado) ref.2983, tipo 2007 (cinza) ref. 2964 ou fixação visível tipo 2001 (cromado) ref. 2979, tipo 2006 (cinza) ref. 2987.
Reversível (DIN Direita ou DIN Esquerda).
Permite abertura tanto à direita como à esquerda.
Simétrica .
Permite trocar de mãos mantendo a simetria do corpo.
REGULAMENTOS DIN
O REGULAMENTO DIN estabelece o sentido de abertura da porta e nomeia o tipo de abridor de porta instalado.
Observando a porta do lado onde as dobradiças são visíveis:
-Se as dobradiças estiverem à esquerda do observador, é uma porta DIN Esquerda abridor de porta.
-Se as dobradiças estiverem à direita do observador, é um abridor de porta DIN Direito.
Existem vários tipos de mecanismos de abertura de porta, depende do TIPO DE OPERAÇÃO necessária.
TIPO Aa_AUTOMATIC_INVISIBLE 12Vac:
• Aa (Funcionamento Automático Invisível e ativação a 12Vac): o abridor de porta destrava automaticamente ao receber um impulso de tensão de 12Vac. O abridor de porta trava novamente quando a energia é desligada e a porta é aberta e fechada mecanicamente novamente. É indicado que é invisível, pois não possui a saliência normal dos abridores de porta automáticos.
TRAVA MÁXIMA AJUSTÁVEL:
O abridor de porta inclui uma trava ajustável, permitindo um encaixe exato entre a trava e o trinco da fechadura, com margem de 4mm. Permite que a folha da porta não pressione o trinco do automatismo.
Especificações técnicas
Consumo:
N, A 12Vca: 560mA
N-412 12Vcc: 260mA.
N-424 24Vcc: 180mA.
N-512 12Vcc: 200mA.
N-524 12Vdc: 120mA.
Dimensões:
Série 540, 67(V)mmx20,5(H)mmx28(P)mm
Trava ajustável MAX: 3mm
Peso: 0,165 kg
Medidas de o produto embalado: 2,7x10,2x3,2 cm
EAN 13: 8424299017808
