Descrição
O MECANISMO elétrico é um dispositivo que é instalado na moldura da porta para controlar sua abertura a partir de um controle remoto localização usando um dispositivo elétrico. Numa instalação de intercomunicador eletrónico é possível acionar o mecanismo de entrada do edifício e permitir o acesso do visitante a partir do telefone ou monitor da casa, premindo o botão 'chave' do trinco da porta. Um abridor de porta é composto por um mecanismo elétrico e uma armadura ou tampa dependendo se é embutido ou montado na superfície.
SÉRIE 540

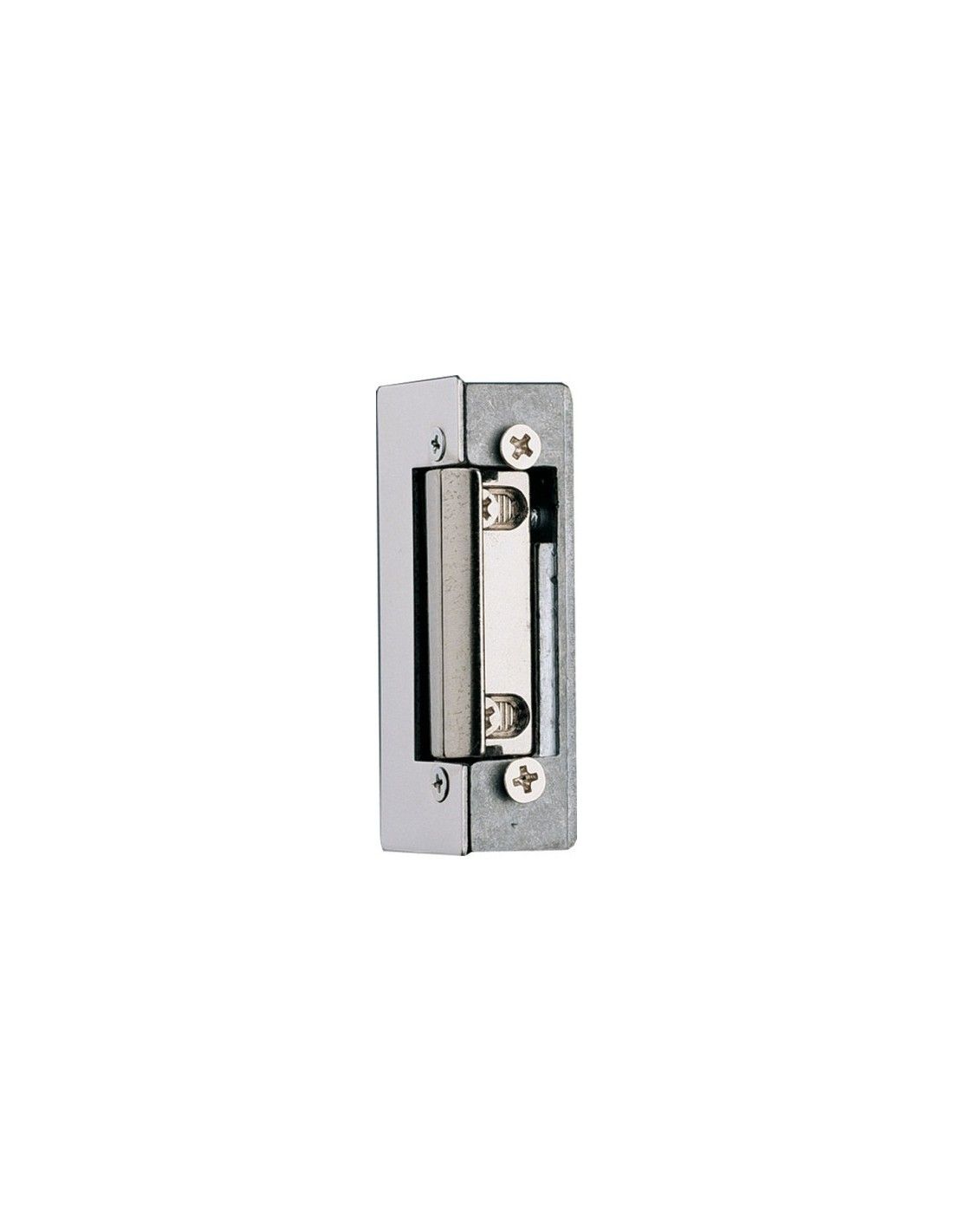

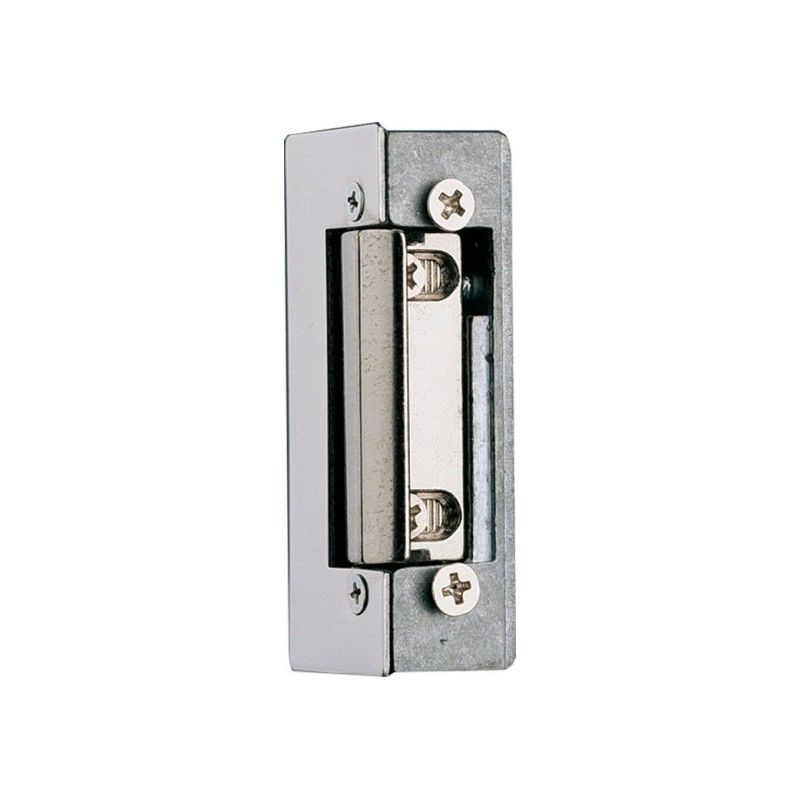

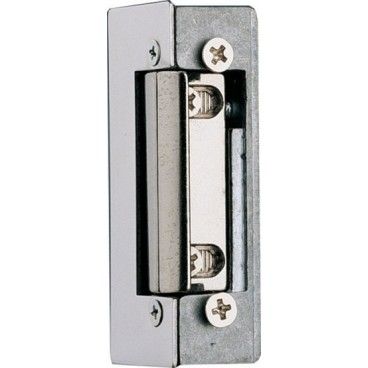

Mecanismo elétrico STANDARD Série 540, cujas dimensões são:
67(V)mmx20,5(H)mmx28( P)mm
Encastrar em caixilhos de madeira ou metal. O seu pequeno tamanho (67 mm de altura) permite-lhe mudar de mãos sem ter que alargar o orifício onde está alojado o abridor de porta e torna-o especialmente adequado tanto para o mercado de reposição como para novas construções.
Sua versão padrão oferece trava ajustável MAX, que permite ajuste entre trinco e trinco com regulagem de até 3mm, no processo de instalação.
Recomenda-se a instalação encastrada com a armadura curta tipo S ref. 2973 ou para portas com entrada de ferrolho, o longo tipo M REF. 2893.
Recomenda-se a instalação saliente com tampas de fixação ocultas tipo 2005 (cromado) ref.2983, tipo 2007 (cinza) ref. 2964 ou fixação visível tipo 2001 (cromado) ref. 2979, tipo 2006 (cinza) ref. 2987.
Reversível (DIN Direita ou DIN Esquerda).
Permite abertura tanto à direita como à esquerda.
Simétrica.
Permite trocar de mãos mantendo a simetria do corpo.
REGULAMENTOS DIN
O REGULAMENTO DIN estabelece o sentido de abertura da porta e nomeia o tipo de abridores de porta instalados.
Observando a porta do lado onde as dobradiças são visíveis:
-Se as dobradiças estiverem à esquerda do observador, é um abridor de porta DIN Esquerdo.
-Se as dobradiças Estão à direita do observador, é um abridor de porta DIN Direito.
Existem vários tipos de mecanismos de abertura de porta, depende do TIPO DE OPERAÇÃO necessária.
TIPO N -512_INVERTIDO A 12Vdc:
• N-512 (Operação invertida e acionamento a 12Vdc): o abridor de porta destrava automaticamente quando a fonte de alimentação de 12Vdc é desligada.
TRAVA MÁXIMA AJUSTÁVEL:
O abridor de porta inclui uma trava ajustável, permitindo um ajuste exato entre a trava e a trava da fechadura, com uma margem de 4mm. Permite que a folha da porta não pressione o trinco do automatismo.
Especificações técnicas
Consumo:
N, A 12Vca: 560mA
N-412 12Vcc: 260mA.
N-424 24Vcc: 180mA.
N-512 12Vcc: 200mA.
N-524 12Vcc: 120mA .
Dimensões:
Série 540, 67(V)mmx20,5(A)mmx28(D)mm
Trava ajustável MAX: 3mm
Peso: 0,1685 kg
Medidas do produto embalado: 2,7x10 .2x3. 2 cm
EAN 13: 8424299017945
- EAN
- 8424299017945
- Fabricante
- FERMAX
- Referencia
- FERMAX 1794
